Tablou Anti-insularizare 50 kW echipat cu sursă UPS 24 V

Siguranță, protecție și continuitatea alimentării circuitelor de comandă pentru sistemele fotovoltaice trifazate de până la 50 kW.

Tabloul de anti-insularizare Electritec este proiectat pentru integrarea în instalațiile fotovoltaice trifazate, având rolul de a asigura monitorizarea parametrilor rețelei electrice și de a comanda deconectarea sistemului fotovoltaic atunci când sunt detectate condiții neconforme de funcționare.

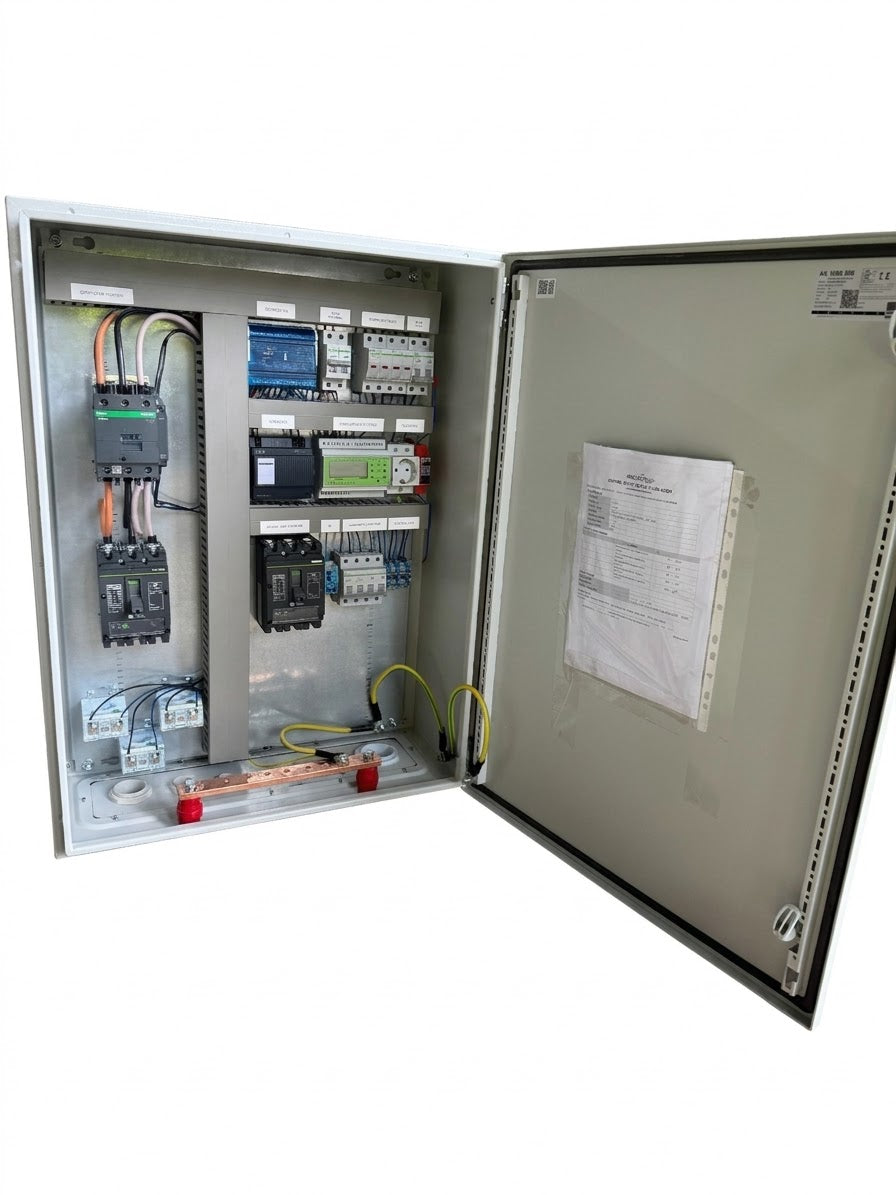

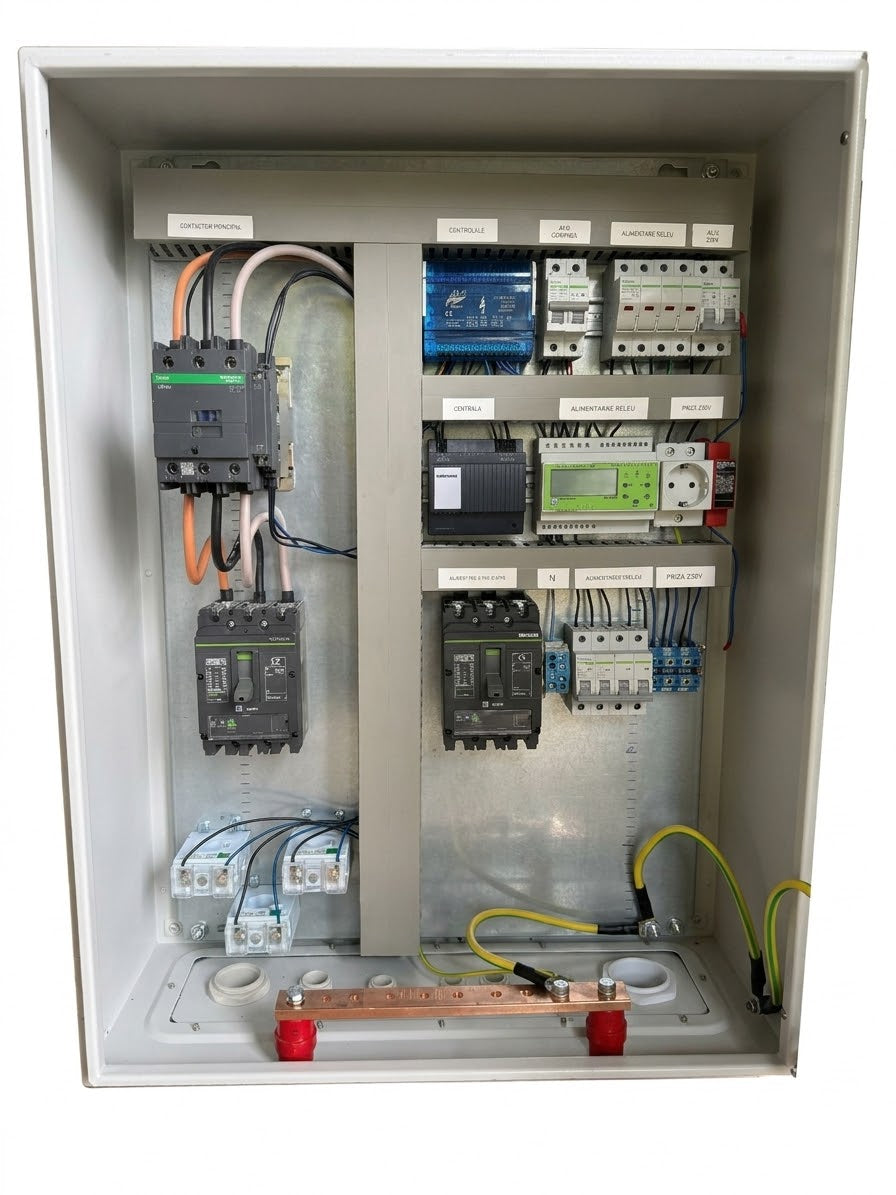

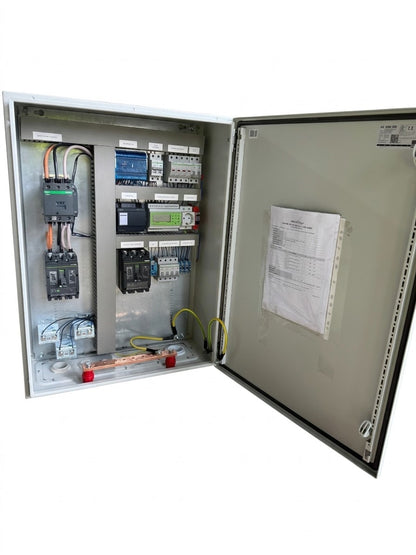

Echipat cu releu de protecție de interfață, contactor trifazat și sursă UPS de 24 V DC, tabloul contribuie la protecția instalației fotovoltaice și la siguranța funcționării acesteia.

Sursa UPS integrată permite menținerea temporară a alimentării circuitelor de comandă și protecție compatibile, în cazul întreruperii tensiunii principale, în limita autonomiei disponibile.

Caracteristici tehnice

• Putere sistem fotovoltaic: până la 50 kW.

• Compatibilitate: invertoare fotovoltaice trifazate.

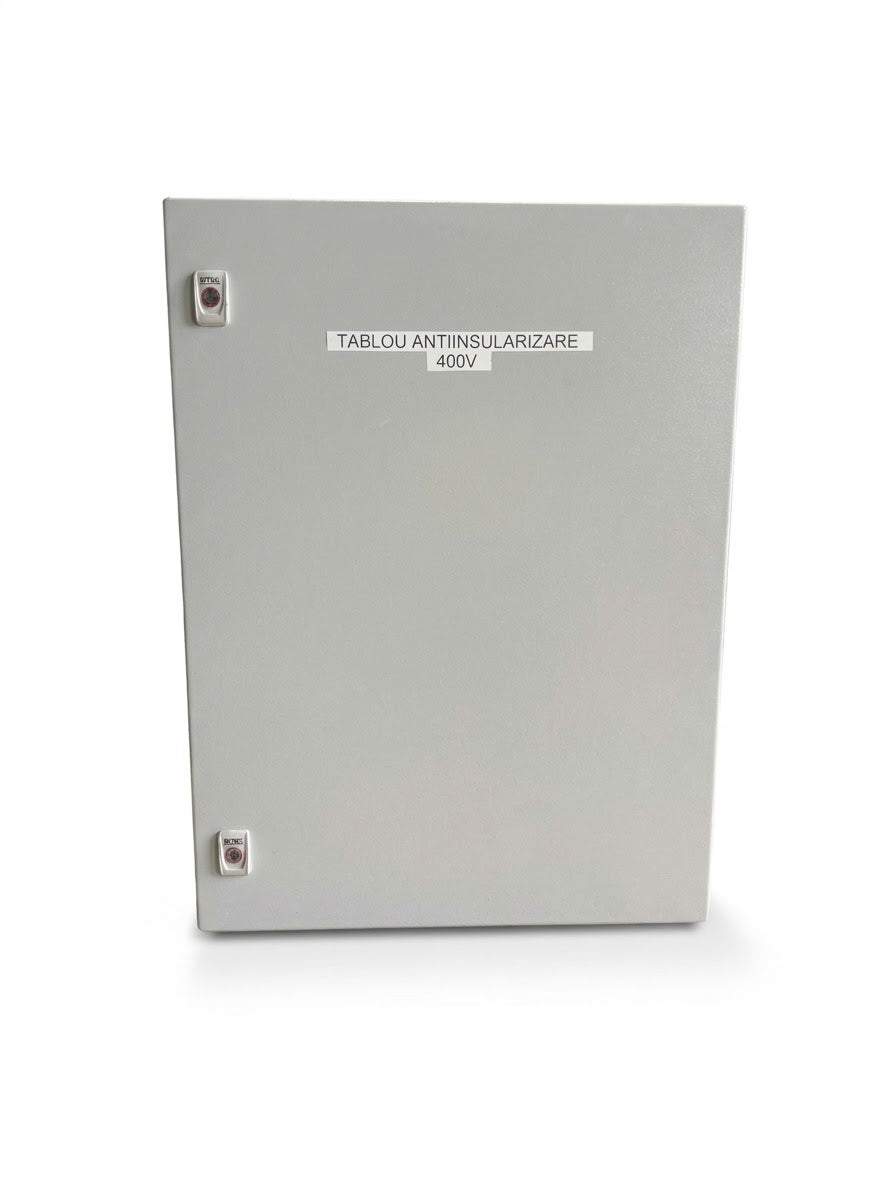

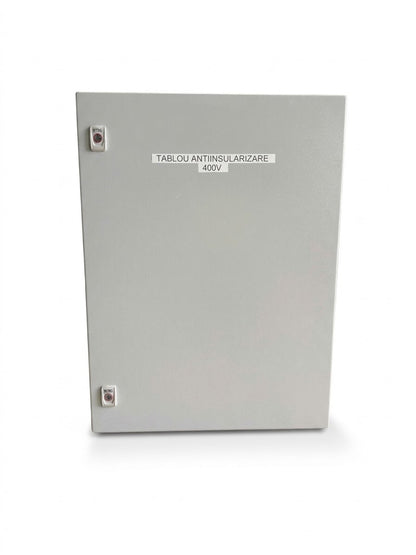

• Carcasă metalică: 600 × 800 × 250 mm.

• Întreruptoare automate principale: 2 × 100 A, trifazate, cu capacitate de rupere de 36 kA.

• Contactor trifazat: 100 A AC-3, cu contacte auxiliare.

• Releu de protecție rețea: NA003-M64-K TYPE.

• Sursă UPS: alimentare de comandă la 24 V DC, cu autonomie nominală de 5 secunde, conform configurației proiectate.

• Transformatoare de curent: 3 × 100/5 A.

• Protecții auxiliare: întreruptoare modulare AC/DC și separatoare cu siguranțe fuzibile.

• Distribuție electrică: distribuitor modular, bară de cupru și accesorii de conexiune.

• Construcție: tablou electric echipat cu componente de protecție, monitorizare și comandă.

Avantaje principale

• Protecție anti-insularizare: contribuie la deconectarea instalației fotovoltaice în cazul apariției unor anomalii ale rețelei electrice.

• Sursă UPS de 24 V: susține temporar alimentarea circuitelor de protecție și comandă compatibile.

• Protecții electrice dedicate: întreruptoare automate și dispozitive de protecție pentru circuitele principale și auxiliare.

• Monitorizarea parametrilor rețelei: prin intermediul releului de protecție.

• Construcție robustă: carcasă metalică și componente destinate instalațiilor electrice profesionale.

• Configurație personalizabilă: posibilitatea adaptării echipării la cerințele tehnice ale proiectului.

Domenii de utilizare

Tabloul este destinat instalațiilor fotovoltaice trifazate comerciale și industriale, precum:

• Hale industriale și spații de producție

• Depozite și centre logistice

• Ferme și exploatații agricole

• Clădiri comerciale și administrative

• Alte instalații fotovoltaice trifazate care necesită protecție de interfață cu rețeaua electrică

Produs realizat la comandă

Tablourile de anti-insularizare Electritec sunt realizate la comandă, fiind asamblate și echipate în funcție de caracteristicile și cerințele tehnice ale fiecărui proiect.

Configurația poate fi adaptată în funcție de puterea sistemului fotovoltaic, tipul invertoarelor și cerințele operatorului de distribuție.

Termenul de execuție și livrare se comunică la confirmarea comenzii.

Pentru cerințe tehnice speciale sau configurații personalizate, vă rugăm să ne contactați înainte de plasarea comenzii.

Informații importante

Instalarea, configurarea și punerea în funcțiune trebuie realizate de personal calificat, cu respectarea proiectului electric și a cerințelor operatorului de distribuție.
