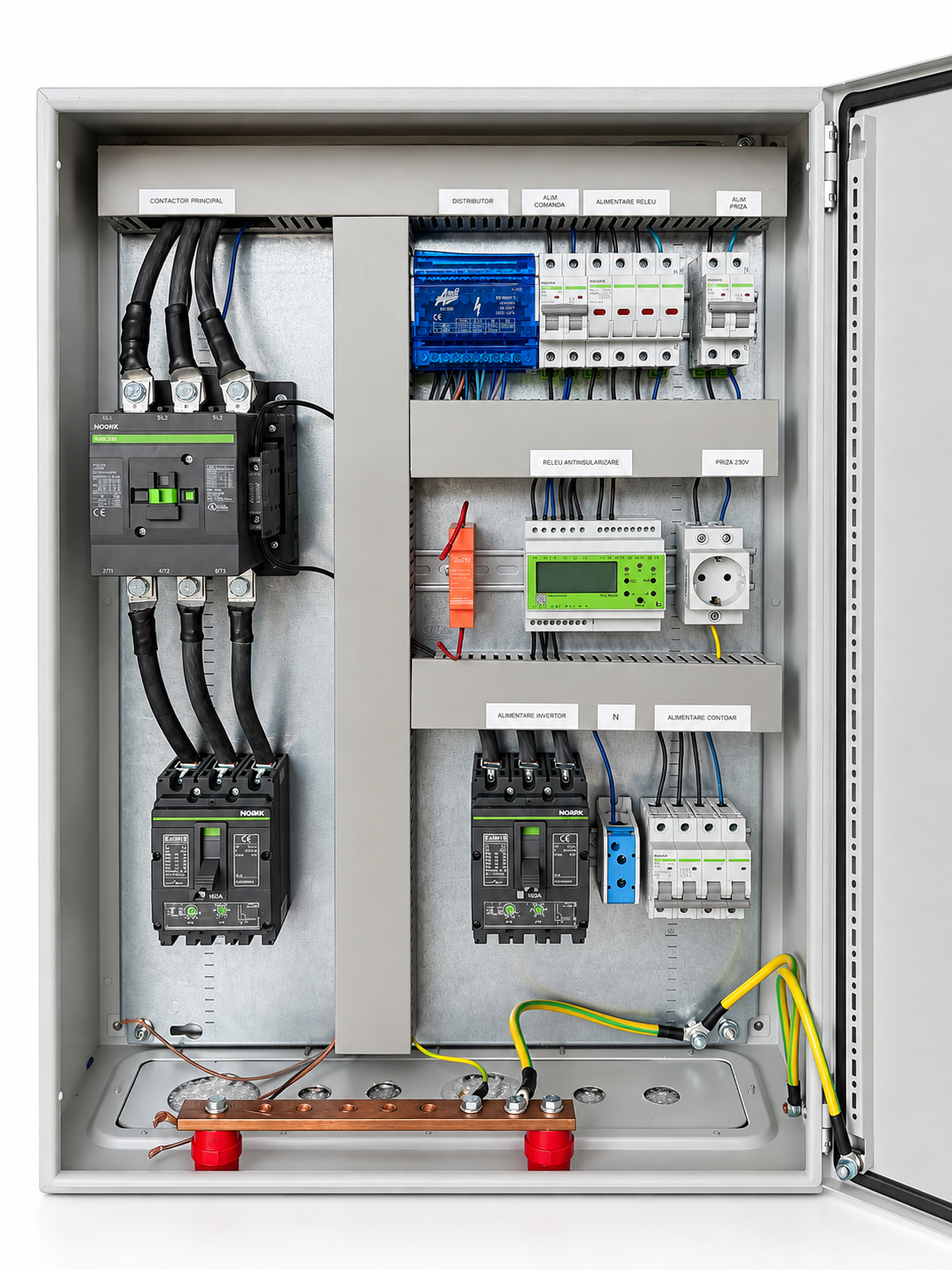

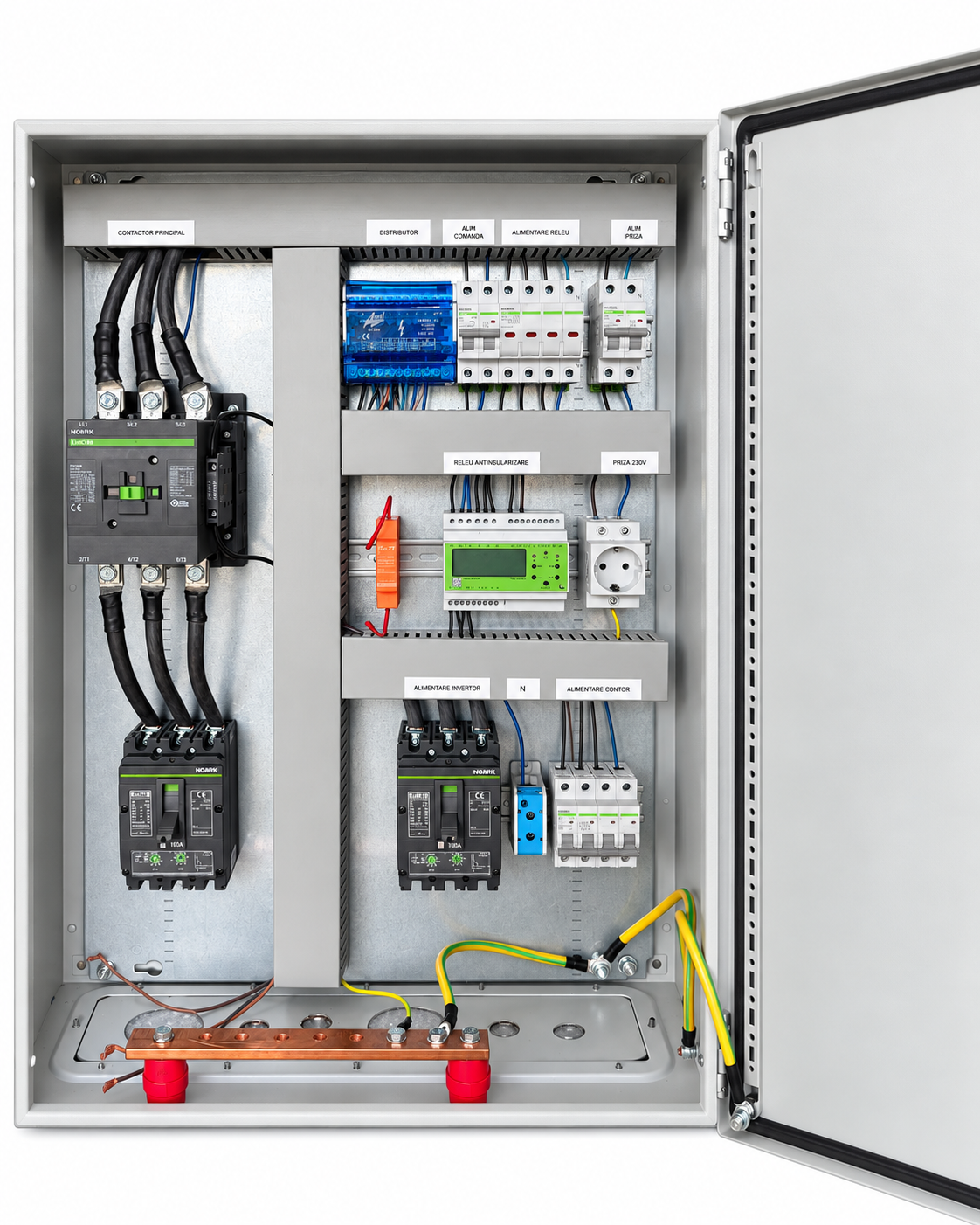

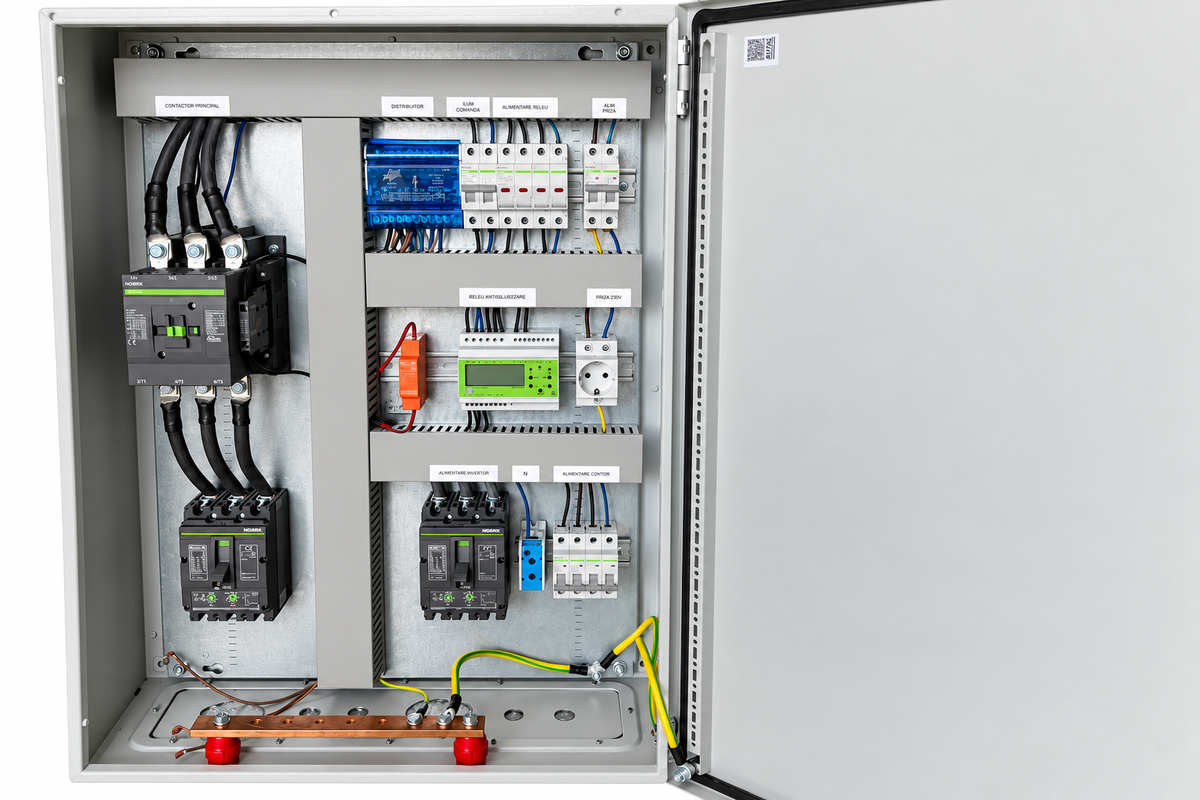

Tablou Anti-insularizare 100 kW pentru Invertoare Trifazate – IP66

Protecție, siguranță și control pentru sistemele fotovoltaice trifazate de până la 100 kW.

Tabloul de anti-insularizare Electritec este destinat integrării în instalațiile fotovoltaice trifazate, având rolul de a facilita deconectarea automată a sistemului de producere a energiei electrice de la rețeaua de distribuție, atunci când sunt detectate condiții neconforme de funcționare.

Echipat cu componente de protecție și comandă de calitate, tabloul contribuie la funcționarea sigură a instalației fotovoltaice și la protejarea echipamentelor conectate.

Caracteristici principale

• Putere sistem: până la 100 kW, în funcție de configurația instalației.

• Compatibilitate: sisteme fotovoltaice cu invertoare trifazate.

• Grad de protecție declarat: IP66.

• Carcasă metalică: 600 × 800 × 250 mm.

• Întreruptoare automate trifazate: 2 × 160 A, cu capacitate de rupere de 36 kA.

• Contactor trifazat: 185 A, cu bobină de comandă la 230 V AC/DC.

• Releu de monitorizare și protecție rețea: Schneider Electric NA003-M64-K TYPE.

• Componente auxiliare: protecții modulare, separatoare cu siguranțe fuzibile, distribuitor de alimentare și accesorii de conexiune.

• Construcție: componente montate într-un tablou electric dedicat sistemelor fotovoltaice.

Avantaje

✅ Contribuie la protecția sistemului fotovoltaic în cazul apariției unor condiții anormale în rețea.

✅ Permite comandarea deconectării instalației fotovoltaice prin intermediul releului de protecție și al contactorului.

✅ Echipat cu întreruptoare automate pentru protecția circuitelor principale.

✅ Construcție robustă, cu carcasă metalică destinată utilizării în instalații electrice.

✅ Potrivit pentru aplicații fotovoltaice comerciale și industriale.

✅ Integrare în instalații trifazate cu puteri de până la 100 kW, cu respectarea condițiilor tehnice ale proiectului.

Domenii de utilizare

Tabloul este destinat sistemelor fotovoltaice trifazate instalate în spații comerciale, hale industriale, depozite, ferme, unități de producție și alte obiective care necesită protecție de interfață cu rețeaua electrică.

Informații importante

Instalarea, configurarea și verificarea tabloului trebuie efectuate de personal calificat, cu respectarea proiectului electric, a cerințelor operatorului de distribuție și a reglementărilor tehnice aplicabile.

Funcția de anti-insularizare depinde de configurarea corectă a releului de protecție, a circuitelor de comandă și a dispozitivelor de deconectare.
