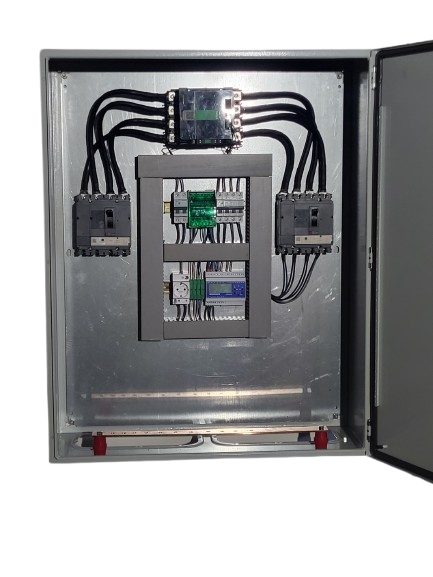

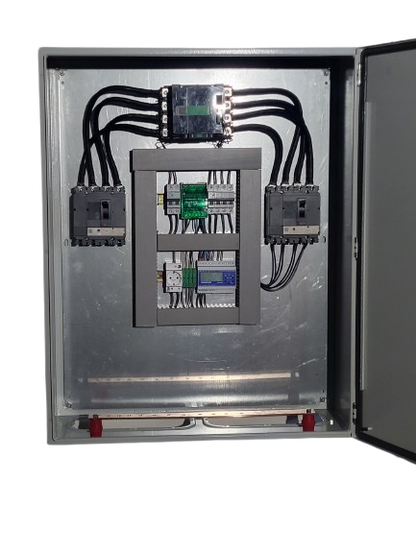

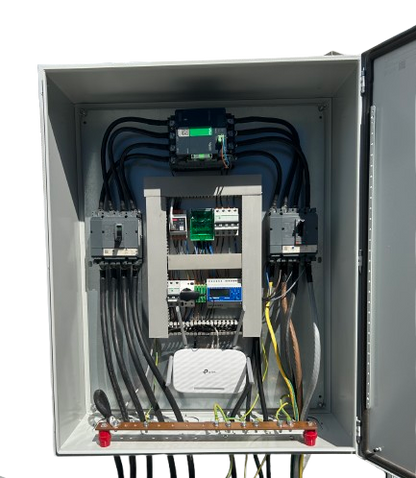

Tablou Anti-insularizare 125kW Schneider pentru invertor trifazat, echipat complet

Tablou anti-insularizare 125kW, complet echipat cu aparataj Schneider, destinat sistemelor fotovoltaice trifazate cu 1 invertor de 125kW.

Produsul este realizat într-o carcasă metalică de dimensiuni generoase, cu placă de montaj, și este echipat cu aparataj electric de protecție, comandă și deconectare automată a instalației fotovoltaice în cazul apariției unor abateri ale parametrilor rețelei electrice.

Tabloul este destinat integrării în instalații fotovoltaice comerciale și industriale, unde este necesară protecția împotriva funcționării în regim de insularizare și deconectarea sigură a invertorului în condiții anormale ale rețelei.

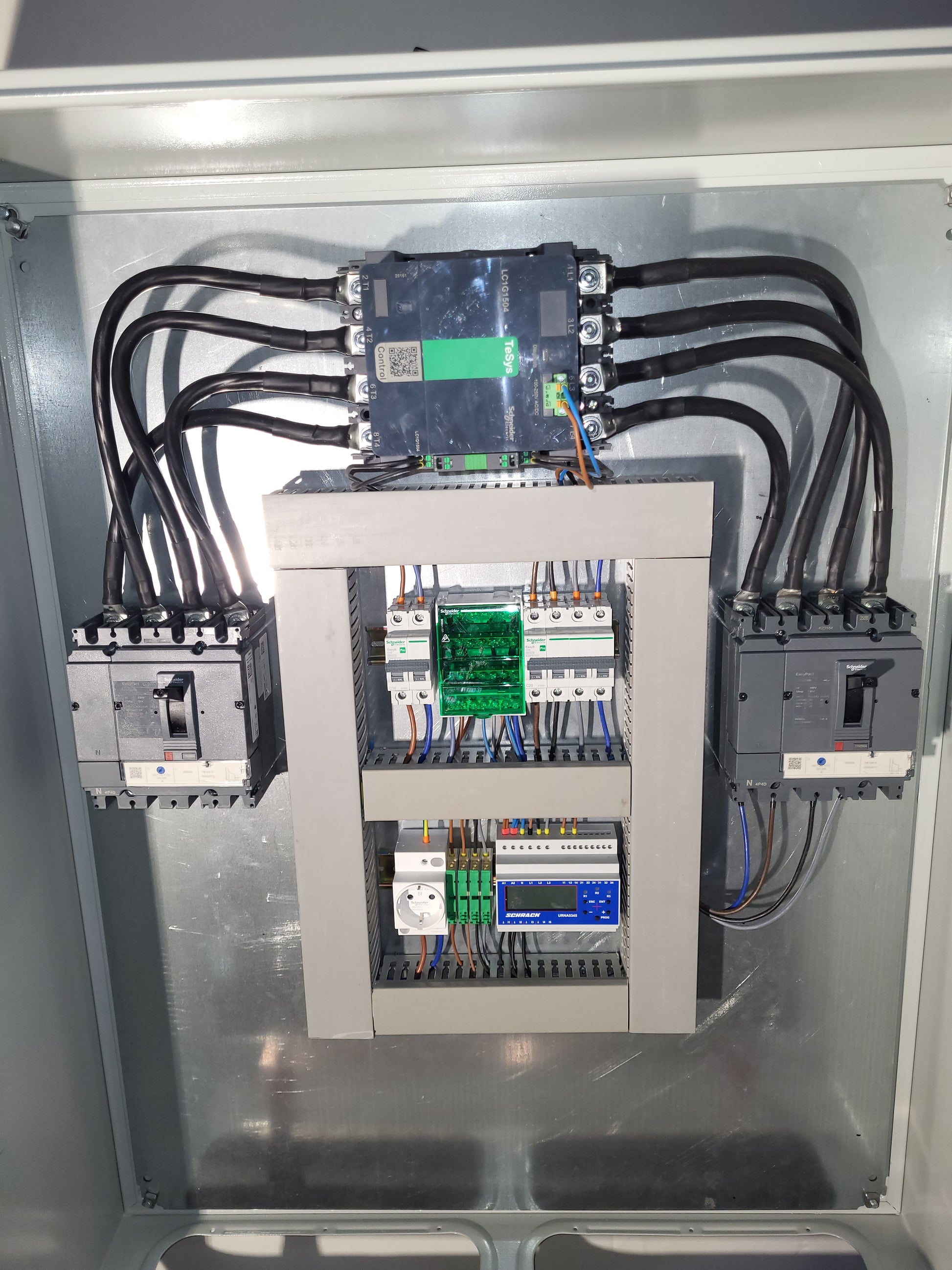

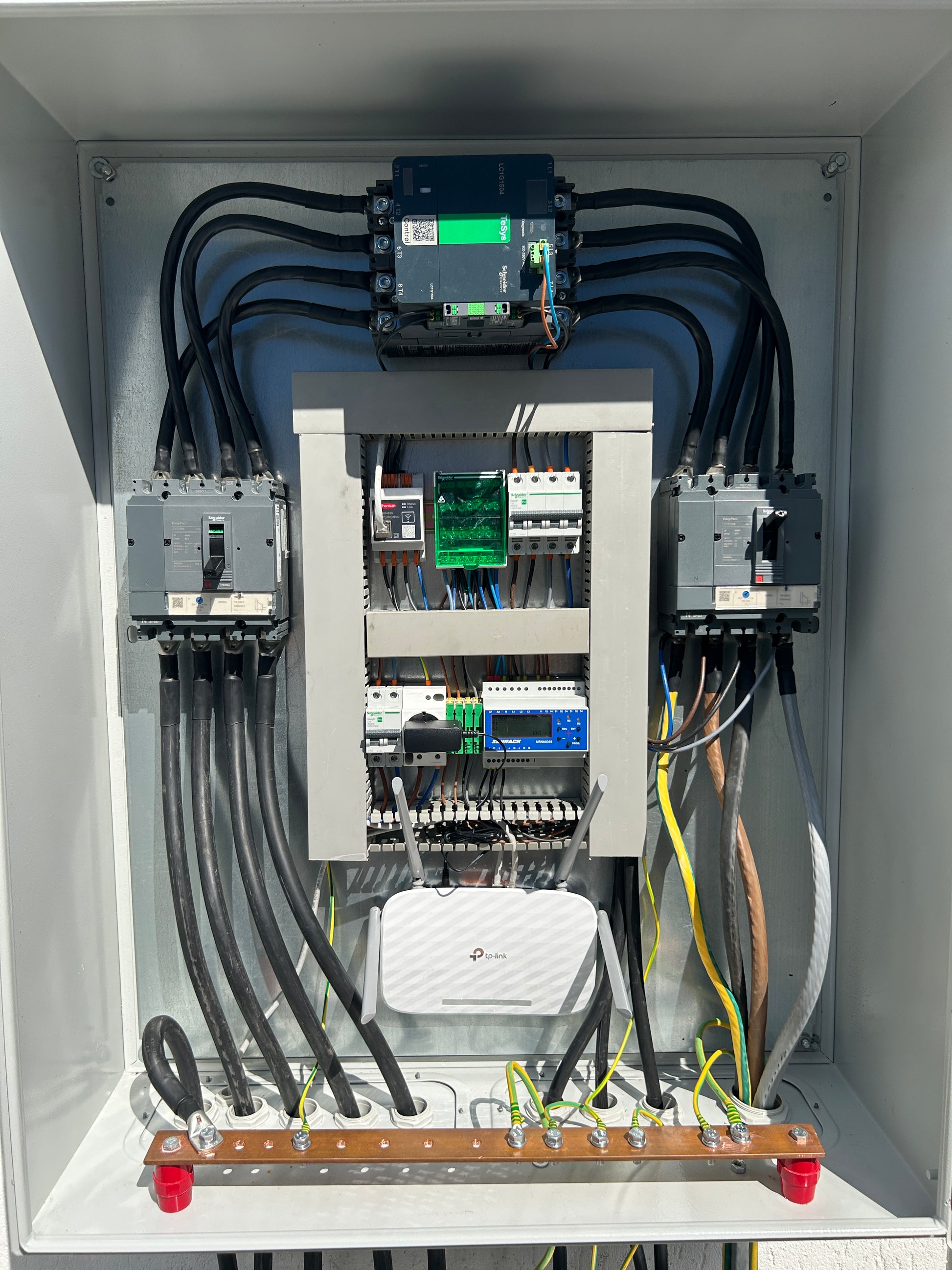

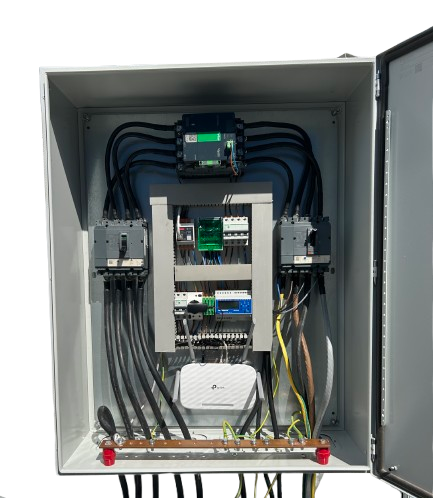

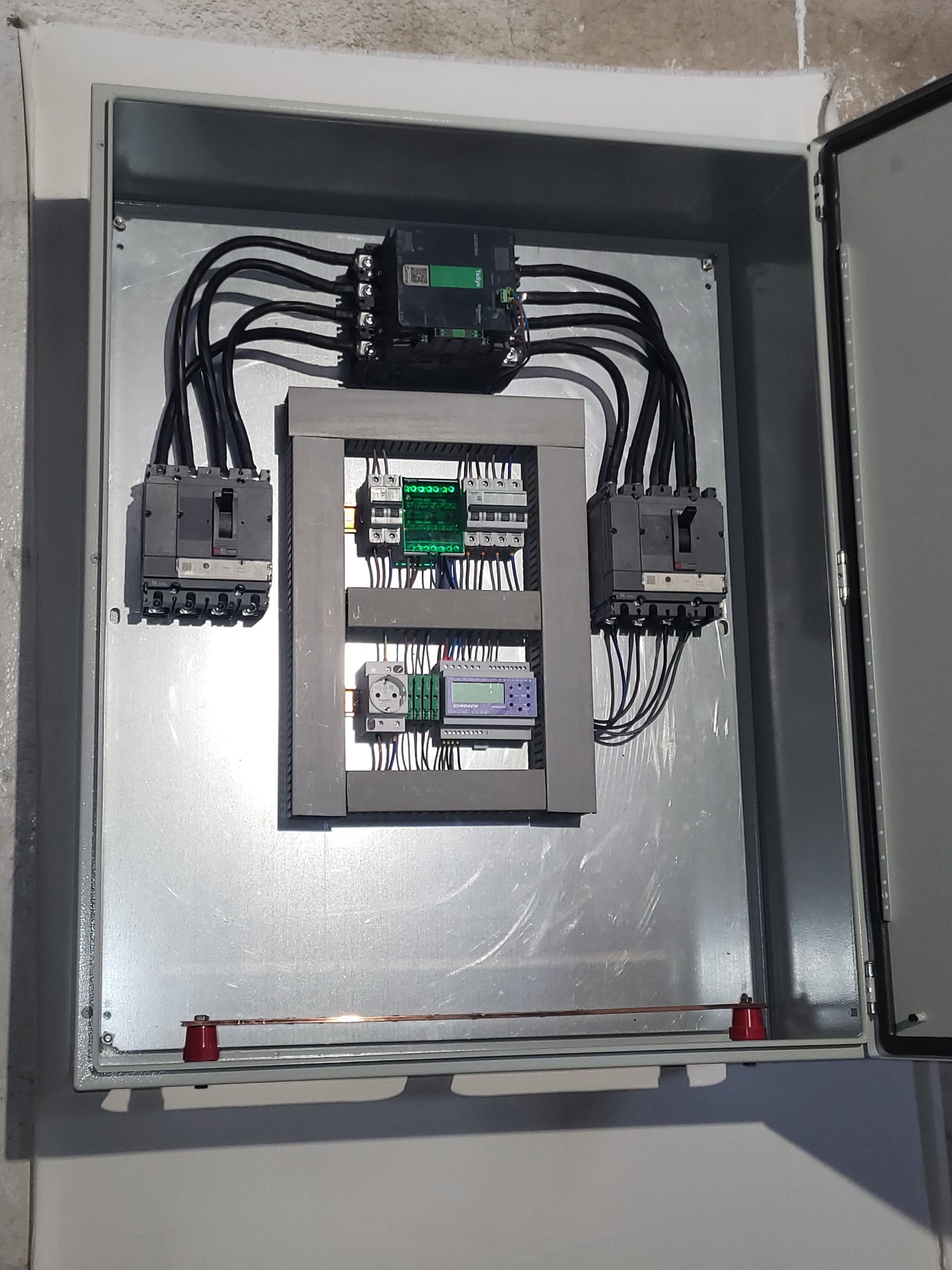

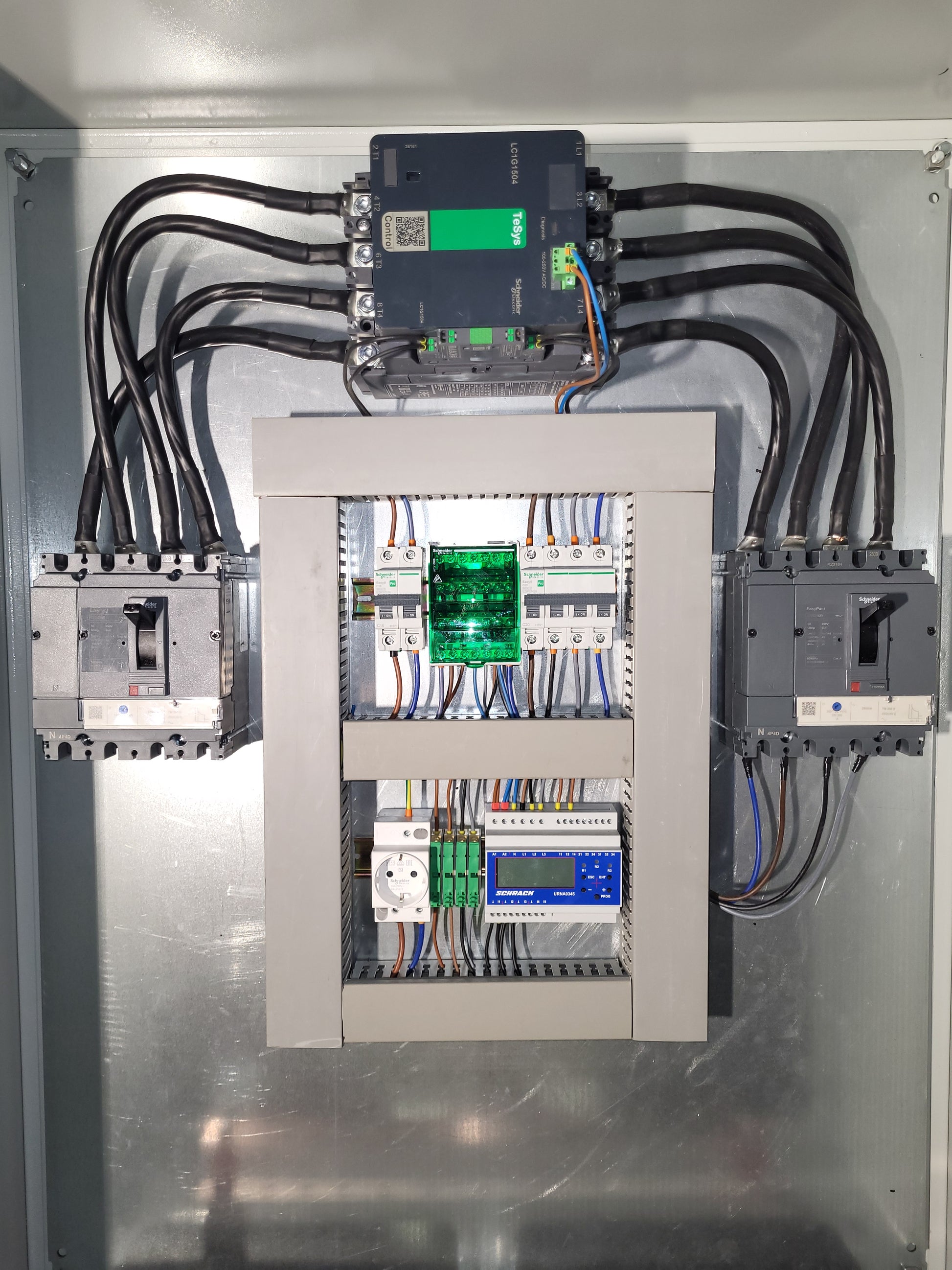

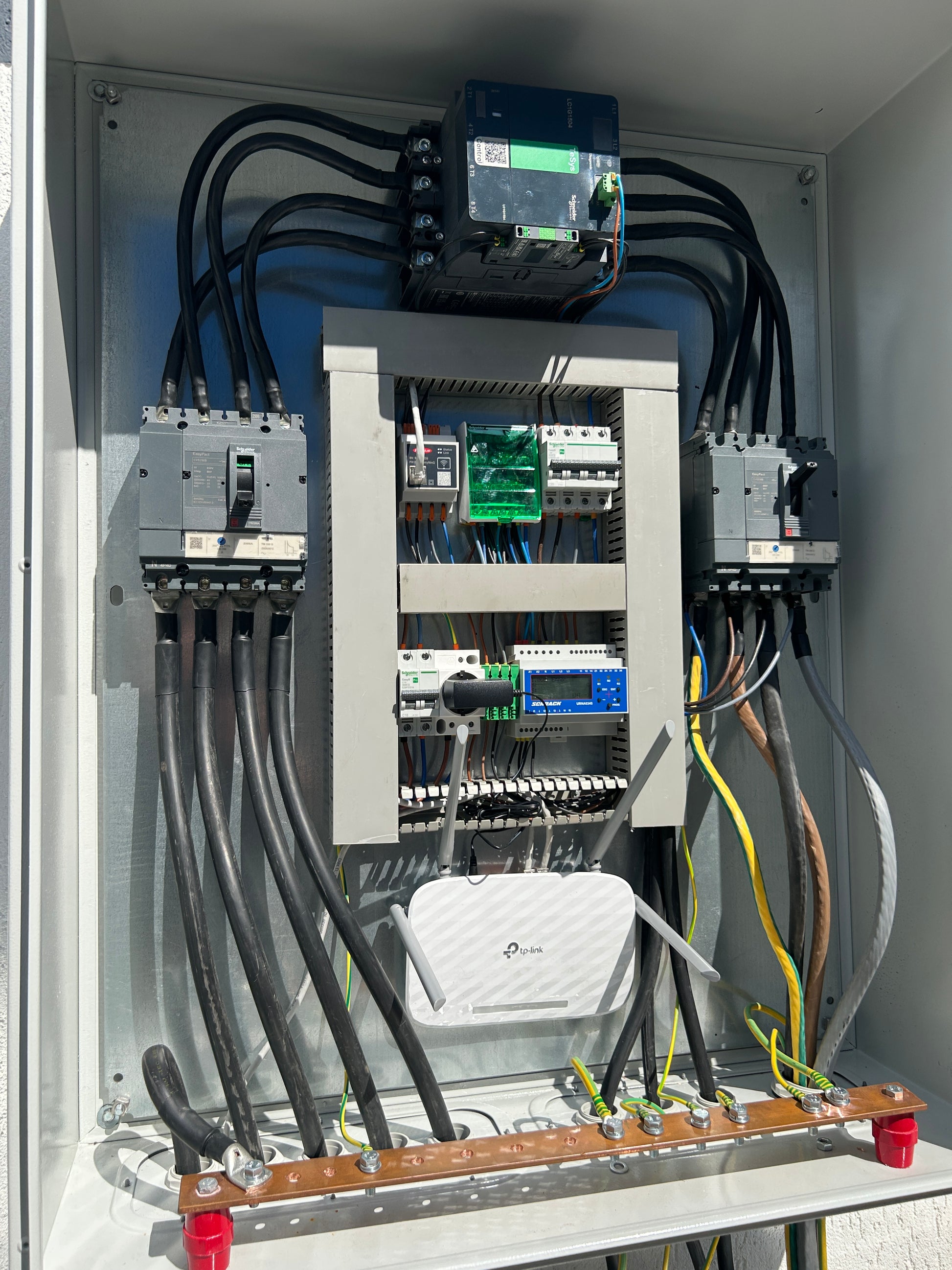

Echiparea include protecție anti-insularizare / releu de interfață rețea, contactor Schneider TeSys Giga, întreruptoare automate Schneider, repartitor etajat, protecții auxiliare, bară de cupru, conductori dimensionați și accesorii de montaj intern.

Caracteristici principale

• Recomandat pentru 1 invertor trifazat de 125kW
• Putere sistem fotovoltaic: 125kW
• Echipare cu aparataj Schneider Electric
• Carcasă metalică cu placă de montaj
• Dimensiune carcasă: 1000 x 800 x 300 mm
• Include protecție anti-insularizare / interfață rețea
• Contactor Schneider TeSys Giga 4P
• Întreruptoare automate Schneider pentru protecție și comandă
• Bară de cupru și conductori dimensionați pentru curenți mari
• Potrivit pentru sisteme fotovoltaice comerciale și industriale
• Montaj aplicat, pe perete sau suport tehnic

Echipare inclusă

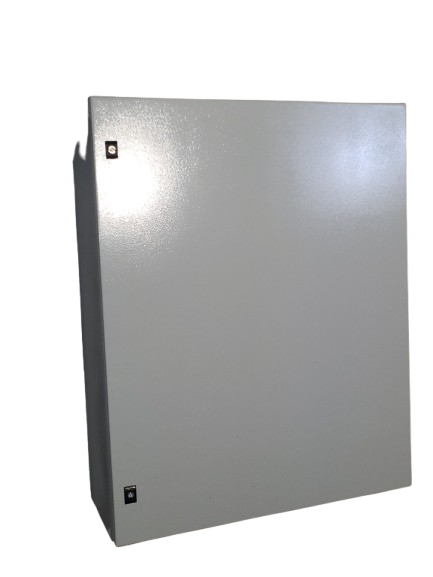

• Carcasă metalică 1000 x 800 x 300 mm cu ușă plină și placă de montaj
• Protecție anti-insularizare / releu interfață rețea NA003-M64 – K TYPE
• Întreruptoare automate Schneider CVS250B TM250D 4P4D
• Contactor Schneider TeSys Giga 4P, AC-1
• Contact auxiliar LAD8N11
• Priză 16A, 250V, 2P+T
• Întreruptor automat Easy9 MCB Pro 2P C16A
• Întreruptor automat Easy9 MCB Pro 4P C20A
• Repartitor etajat 4P 100A, 28 găuri
• Cleme cu fuzibil și mini-fuse 5x20
• Izolatori bară, bară de cupru și șină DIN
• Canalet, conductori, papuci, pini, etichete și materiale auxiliare de montaj

Utilizare

Tabloul anti-insularizare este utilizat pentru protecția sistemelor fotovoltaice conectate la rețea. Acesta permite deconectarea automată a invertorului atunci când parametrii rețelei nu se mai încadrează în limitele admise.

Poate interveni în situații precum:

• lipsă tensiune rețea;
• variații de tensiune;
• frecvență necorespunzătoare;
• condiții anormale de funcționare ale rețelei;
• cerințe de protecție impuse prin proiect sau de operatorul de distribuție.

Compatibilitate

Produs recomandat pentru sisteme fotovoltaice trifazate cu 1 invertor de 125kW.

Poate fi adaptat și pentru alte configurații similare, în funcție de schema electrică, ATR și cerințele operatorului de distribuție.

Important

Montajul și punerea în funcțiune trebuie realizate de personal autorizat. Configurația finală poate varia în funcție de proiect, schema electrică aprobată, ATR și cerințele operatorului de distribuție.
